EQUIPOS DE MEDICIÓN BÁSICOS

1. INSTRUMENTOS DE MEDICIÓN DE LONGITUD

La mayoría de los instrumentos básicos de medición de longitud para propósitos generales están representados por la regla de acero, vernier, o el micrómetro.



Las reglas de acero se usan efectivamente como mecanismo de medición lineal; para medir una dimensión la regla se alinea con las graduaciones de la escala orientadas en la dirección de medida y la longitud se lee directamente.

Las reglas de acero se pueden encontrar en reglas de profundidad, para medir profundidades de ranuras, hoyos, etc.

Algunos instrumentos de medición se clasifican así:

Ventajas y desventajas de los tipos de micrómetro

2. VERNIER

EL VERNIER es un instrumento de medición que fue diseñado para medir con una gran precisión cualquier tipo de objeto, ya sea que tenga superficies internas, externas y/o profundidades. Cabe mencionar que este instrumento se utiliza principalmente para piezas pequeñas ya que difícilmente supera los 20 cm de largo.

En cuanto al material, generalmente se construyen de acero inoxidable, debido a que este posee una gran resistencia al desgaste y a la deformación.

TIPOS DE VERNIER

TIPOS DE ERRORES QUE PODEMOS HACER CUANDO MEDIMOS CON UN VERNIER

¿COMO DEBEMOS MEDIR CON UN VERNIER?

USO Y RECOMENDACIONES EN EL USO DEL VERNIER

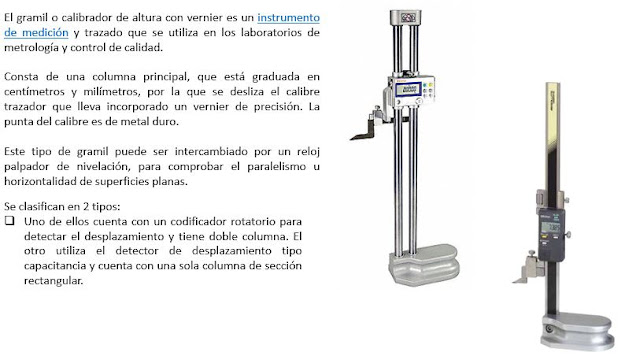

3. CALIBRADOR DE ALTURAS

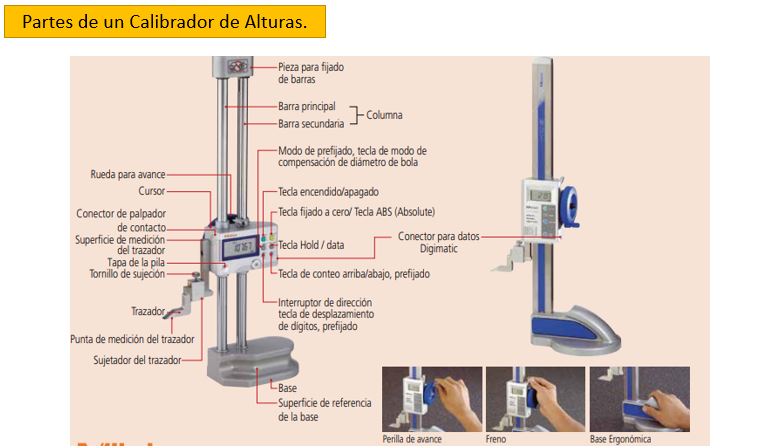

PARTES DE UN CALIBRADOR DE ALTURAS

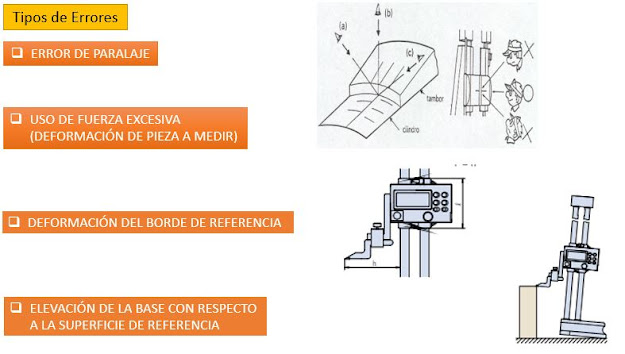

TIPOS DE ERRORES EN UN CALIBRADOR DE ALTURAS

USO Y RECOMENDACIONES DEL CALIBRADOR DE ALTURAS

4. FLEXÓMETRO Y SUS PARTES

TIPOS DE FLEXÓMETRO

DATOS CURIOSOS DEL FLEXÓMETRO

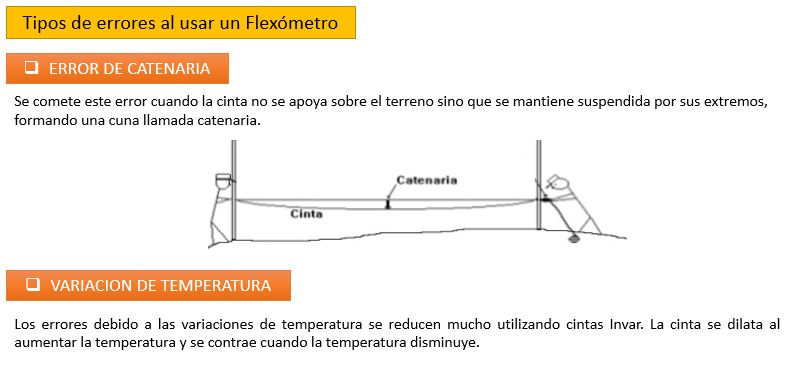

TIPOS DE ERRORES AL MEDIR CON UN FLEXÓMETRO



5. INSTRUMENTOS DE MEDICIÓN DE PESO

6. BÁSCULAS

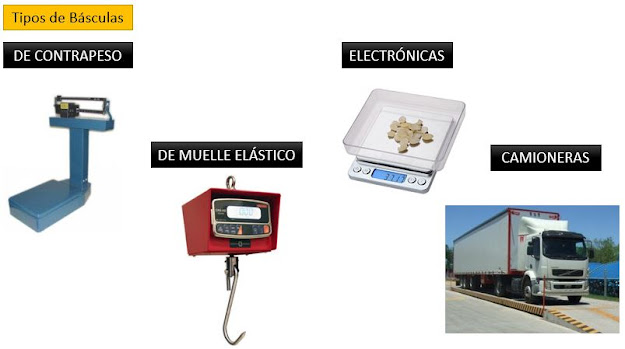

TIPOS DE BÁSCULAS

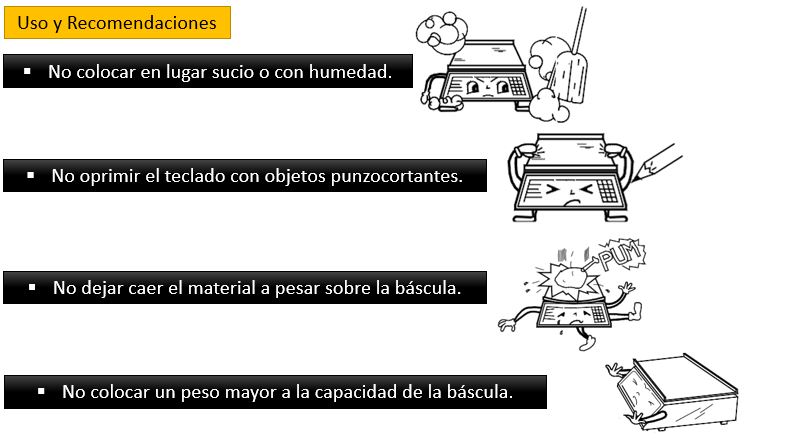

USO Y RECOMENDACIONES DE LAS BÁSCULAS

7. INSTRUMENTOS DE MEDICIÓN DE TEMPERATURA

A continuación se muestran diferentes tipos de instrumentos de medición de temperatura:

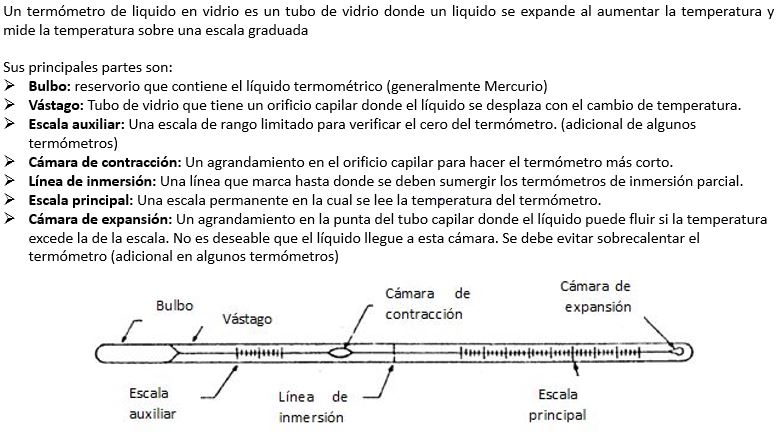

8. TERMÓMETROS DE LIQUIDO EN VIDRIO

TIPOS DE INMERSIÓN

9. PIRÓMETROS

10. TERMÓMETROS DIGITALES



11. INSTRUMENTOS DE MEDICIÓN DE PRESIÓN

12. MANÓMETROS

CONCLUSIONES

ü Los equipos de medición son indispensables hoy en día en cualquier organización para la investigación, desarrollo de productos, pruebas de funcionalidad, entre otras cosas.

ü  Un instrumento de medición otorga un resultado preciso siempre y cuando se cuide y mantenga libre de golpes, corrosión, mantenimiento vigente y su respectiva calibración.

ü Un error de medición puede llegar a representar problemas de gran importancia dentro de una organización, por tal motivo la relevancia de conocer la forma de operación de cada instrumento de medición así como sus recomendaciones de uso.

ü  Es nuestra responsabilidad el mantener los instrumentos de medición en óptimas condiciones para así garantizar precisión y exactitud.
